Sono state pubblicate nella sezione Hardware Modding di Forumzone.it alcune fotografie che testimoniano l'ottimo lavoro di modding svolto da mikepedo sulla propria scheda grafica 3dfx Voodoo5 6000 128Mb.
L'intervento di mikepedo è finalizzato al raggiungimento di una maggiore stabilità della card in condizioni operative aderenti alle impostazioni di default dell'hardware e, in ultima analisi, alla estensione delle possibilità di overclocking. I componenti interessati dal modding sono stati i quattro processori grafici siglati VSA-100 e i chip costituenti la memoria locale.

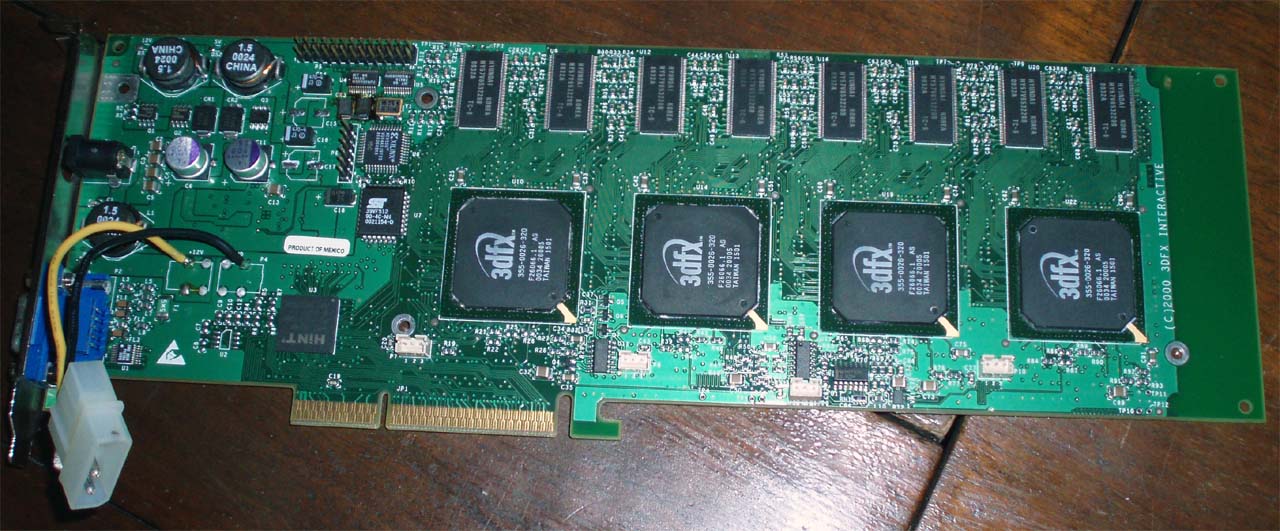

Dopo aver effettuato la rimozione dei dissipatori installati da 3dfx sui VSA-100 (cfr. foto seguente)
Immagine
ad alta risoluzione

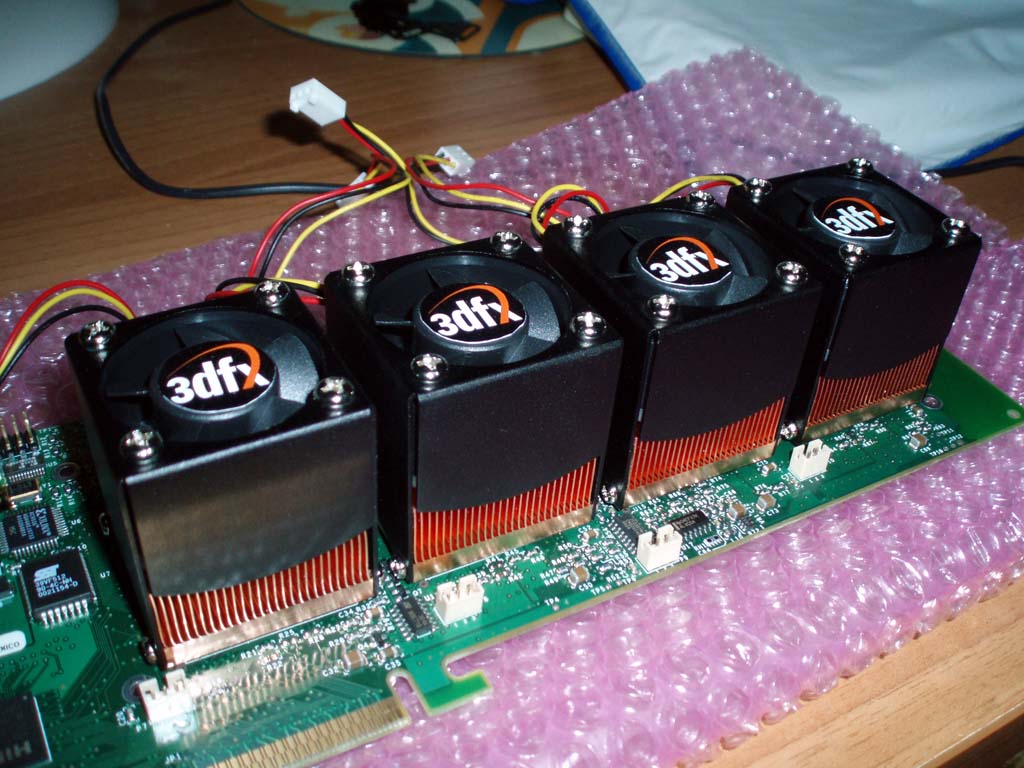

l'autore ha applicato ai processori grafici quattro dissipatori
NorthPole di Microcool (questi ultimi sono tipicamente utilizzati per il raffreddamento dei chip aventi la funzionalità di Northbridge nelle schede madri,
cfr. foto seguente).
Immagine
ad alta risoluzione
Ciascuna delle quattro ventole è collegata ad un fan control: in tal modo è possibile regolare, con l'ausilio di una strumentazione centralizzata, la tensione di alimentazione di ogni cooler, gestendo manualmente
e di volta in volta l'eventuale necessità di incremento della velocità di rotazione.

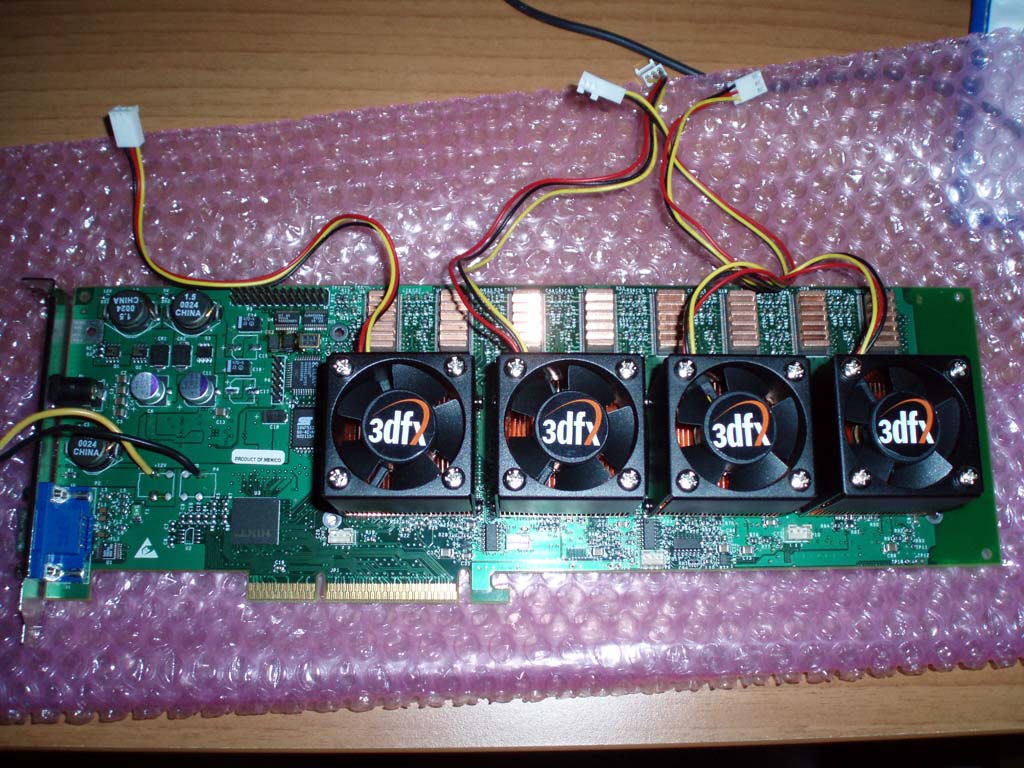

L'autore ha inoltre applicato un dissipatore di rame,
prodotto da Thermaltake, su ogni chip di ram (cfr. foto seguente): il serraggio è stato realizzato mediante un collante ad altra termoconduttività.
Immagine
ad alta risoluzione

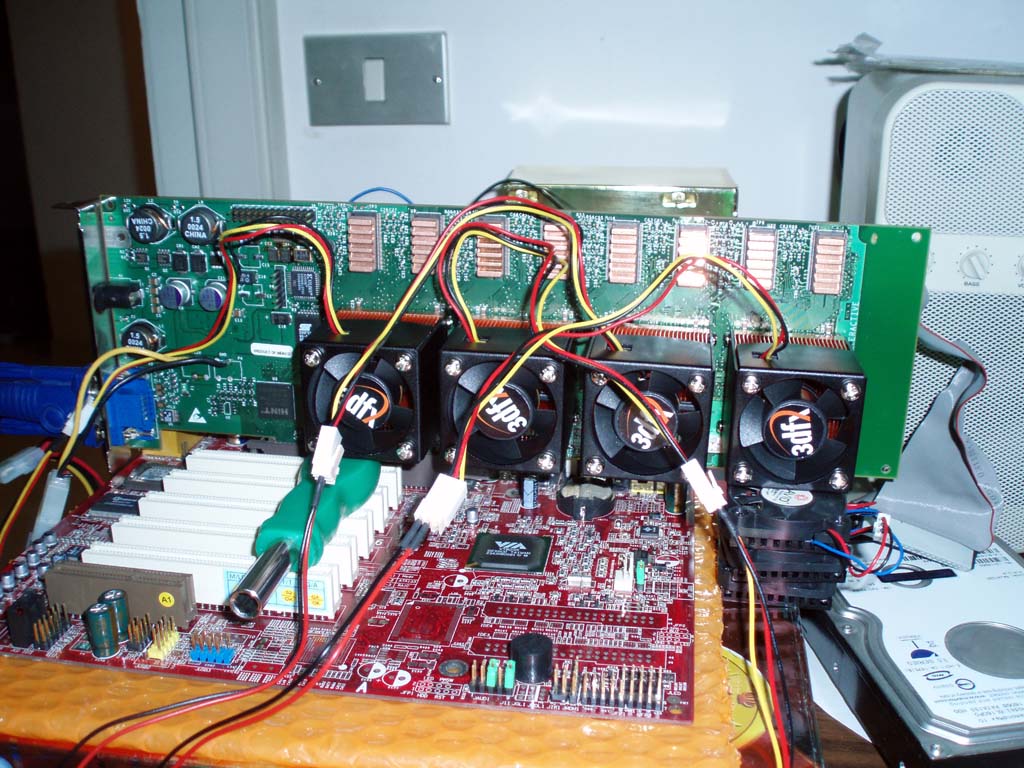

Segue un'immagine della scheda video installata in una motherboard:
Immagine
ad alta risoluzione
Il lavoro di mikepedo, a valle di ripetute sessioni di testing, ha permesso l'impostazione di una frequenza di clock pari a
183MHz per i VSA-100 e le memorie (contro i 166MHz predefiniti, ndr), senza alcun compromesso in relazione alla stabilità della card di 3dfx e del sistema nel suo
complesso ed in assenza di errori di rendering.
At Hardware Modding
forum of Forumzone.it
some photos were posted showing fine modding work done by mikepedo
on own 3dfx Voodoo5 6000 128Mb video card. mikepedo's target is to get better
hardware stability with default clock values and, at last, to extend overclocking
limits. Modded components were the four VSA-100 graphics processor and
ram chips.
After removing VSA-100 coolers installed by 3dfx (look this
photo)
High
resolution image
authore applied four Microcool NorthPole
coolers (these are tipically used with Northbridge chips of motherboard, look
this photo) .
High
resolution image
Every heatsink is linked to fan control: so it's possible to
modulate power voltage of each fan and to raise rotation speed if thermal
conditions require it.
Author used copper heatsinks by Thermaltake for each ram chip
(look this photo).
High
resolution image
There is a photo of Voodoo5 6000 installed in a motherboard:
High
resolution image
After many testing sessions it's clear that mikepedo's work
allows to set a clock frequency for graphis units and ram chips equal to 183MHz
(default values are 166MHz): this values don't compromise card or system
stability and no rendering errors are reported.
